Manual 64 Velocity

Billentyűzet – analóg Hall

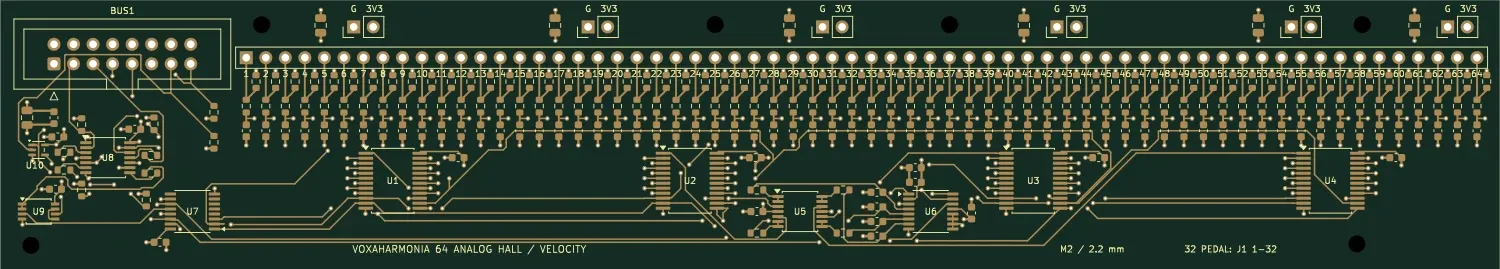

64 analóg Hall-bemenetet mintavételező panel a billentyűmozgás követéséhez. A 12 bites ADC nyers értékeiből a központi vezérlő firmware-e számíthat leütési sebességet.

• Négy 16:1 multiplexer, TLV9064 puffer és ADC128S102 ADC.
• 64 külön érzékelőjel; külső DRV5055 érzékelők.
• IDC 2×8 busz; 3,3 V-os analóg érzékelőrendszer.

A velocity-funkcióhoz kalibráció és a megfelelő vezérlőfirmware szükséges. A firmware és a fizikai prototípus mérése még fejlesztési feladat.
